Hurtige detaljer

Gældende industrier: Byggearbejde, energi og minedrift

Video udgående inspektion: Forudsat

Maskintestrapport: Leveres

Marketingtype: Nyt produkt 2021

Garanti på kernekomponenter: 1 år

Kernekomponenter: PLC, motor, gearkasse

Tilstand: Ny

Type: Cutter Suction Dredger

Uddybningsdybde (maks.): 18 m

Dybgang: 1,7m

Oprindelsessted: Kina

Dimension (maks. L*B*H): 43x9,8x3,6m

Garanti: 1 år

Eftersalgsservice: Video teknisk support, gratis reservedele, online support

Forsyningsevne

Forsyningsevne:

2 sæt/sæt pr. måned

Emballage og levering

Emballage detaljer

Stort maskineri uden emballage

Havn

shanghai qingdao Tianjin

Anvendelse: sandminedrift, uddybning, minedrift, fyldning

Produktnavn: kuttersugemaskine

Uddybningsdybde: 13m - 18m

Vandflow: 2500m3/t ~ 6000m3/t

Sandproduktion: 500m3/h-1200m3/h

Afladningsafstand: 1500 ~ 2000m

Styresystem: hydraulisk styring

Leveringstid:

Antal (sæt)	1 - 1	>1
Est. Tid (dage)	120-180	Skal forhandles

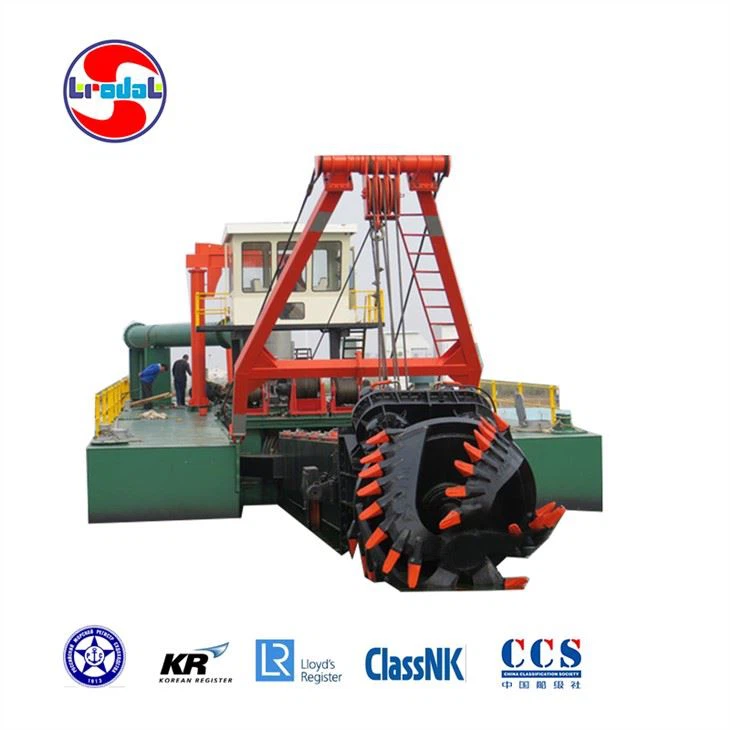

16 tommer cutter sugemaskine, 18 tommer cutter suge muddermaskine, 20 tommer cutter suge muddermaskine, 22 tommer cutter suge muddermaskine, 24 tommer cutter suge muddermaskine,

TD400 [16 tommer2500m3/t]
Uddybningsfartøj LOA	32.0m
Skrogstørrelse (Lx BxH)	19.0x7.5x2.0m
Hovedponton (LxBxH)	13.8x3.5x2.0m
Side ponton (LxBxH)	19.0x2.0x2.0m
Struktur	kasse-struktur
Hovedmotormærke og kraft	□Cummins 522kw
	□¨Jichai 540kw
	□¨Weichai 515kw
Hjælpemotormærke og kraft	□Cummins 224kw
	□¨Jichai 220kw
	□¨Weichai220kw
Havnegenerator	□Cummins30kw
	□¨Jichai30kw
	□¨Weichai30kw
Samlet kraft	□Cummins 776kw
	□¨Jichai790kw
	□¨Weichai765kw
Uddybningspumpe	Warman teknologi
Afløbsrør indreDia.	400 mm
Hoved	45m
Maks. uddybningsdybde	13m
Vandstrøm	2500m3/h
Faststof og kapacitet	500m3/h
Afladningsafstand	1500m
Kutterhoved Dia.	1450 mm
Kutterkraft	70 kw
Udkast	1.4m
Forskydning	180T
Hydraulisk styresystem	PLC Siemens
Ståltovstrækkraft[Løftespil]*Antal	80KN*1
Ståltovstrækkraft[Traversingwinch) *Mængde	80KN*2
Justerbar stol	Justerbar stol
Operationsstue	Bevægelig sidevindue
	aircondition,
	PLC system,
	signallys og projektører
Totalvægt	110T
Samlet brændselsolieforbrug	112L/H

TD400 16inch

TD450 [18 tommer 3000 m3/t]
Uddybningsfartøj LOA	34m
Skrogstørrelse (Lx BxH)	23.0x7.5x2.5m
Hovedponton (LxBxH)	13.8x3.5x2.5m
Side ponton (LxBxH)	22.0x2.0x2.5m
Struktur	kasse-struktur
Hovedmotormærke og kraft	□Cummins 597kw
	¨Jichai 600kw
	¨Weichai 601kw
Hjælpemotormærke og kraft	□ Cummins 224kw
	□¨Jichai 220kw
	□¨Weichai 220kw
Havnegenerator	□¨Cummins 30kw
	□¨Jichai30kw
	□¨Weichai30kw
Samlet kraft	□Cummins 851kw
	□¨Jichai850kw
	□¨Weichai851kw
Uddybningspumpe	Warman teknologi
Afløbsrør indreDia.	450 mm
Hoved	48m
Maks. uddybningsdybde	14m
Vandstrøm	3000m3/h
Faststof og kapacitet	600m3/h
Afladningsafstand	1500m
Kutterhoved Dia.	1450 mm
Kutterkraft	80 kw
Udkast	1.7m
Forskydning	224T
Hydraulisk styresystem	PLC Siemens
Ståltovstrækkraft[Løftespil]*Antal	80KN*1
Ståltovstrækkraft[Traversingwinch) *Mængde	80KN*2
Operationsstue	Justerbar stol
	Bevægelig sidevindue,
	aircondition,
	PLC system,
	signallys og projektører
Totalvægt	130T
Samlet brændselsolieforbrug	123L/H

TD450 18inch

TD500 [20 tommer 4000 m3/t]
Uddybningsfartøj LOA	36.5m
Skrogstørrelse (Lx BxH)	27.0x8.5x2.5m
Hovedponton (LxBxH)	15.4x3.5x2.5m
Side ponton (LxBxH)	24.0x2.5x2.5m
Struktur	kasse-struktur
Hovedmotormærke og kraft	□Cummins 895kw
	□¨Jichai 900kw
	□¨Weichai 900kw
Hjælpemotormærke og kraft	□ Cummins 298kw
	□¨Jichai 330kw
	□¨Weichai 300kw
Havnegenerator	□¨Cummins 40kw
	□¨Jichai40kw
	□¨Weichai40kw
Samlet kraft	□Cummins 1233kw
	□¨Jichai1270kw
	□¨Weichai1240kw
Uddybningspumpe	Warman teknologi
Afløbsrør indreDia.	500 mm
Hoved	54m
Maks. uddybningsdybde	14m
Vandstrøm	4000m3/h
Faststof og kapacitet	800m3/h
Afladningsafstand	1800m
Kutterhoved Dia.	1700 mm
Kutterkraft	130 kw
Udkast	1.7m
Forskydning	296T
Hydraulisk styresystem	PLC Siemens
Ståltovstrækkraft[Løftespil]*Antal	100KN*1
Ståltovstrækkraft[Traversingwinch) *Mængde	80KN*2
Operationsstue	Justerbar stol
	Bevægelig sidevindue,
	aircondition,
	PLC system,
	signallys og projektører
Totalvægt	150T
Samlet brændselsolieforbrug	179L/H

TD500 20inch

TD550 [22 tommer 4500 m3/t]
Uddybningsfartøj LOA	38.0m
Skrogstørrelse (Lx BxH)	27.0x8.5x2.5m
Hovedponton (LxBxH)	15.4x3.5x2.5m
Side ponton (LxBxH)	24.0x2.5x2.5m
Struktur	kasse-struktur
Hovedmotormærke og kraft	□Cummins 1193kw
	□¨Jichai 1200kw
	□¨Weichai 1176kw
Hjælpemotormærke og kraft	□ Cummins 298kw
	□¨Jichai 330kw
	□¨Weichai 300kw
Havnegenerator	□¨Cummins 40kw
	□¨Jichai40kw
	□¨Weichai40kw
Samlet kraft	□Cummins 1531kw
	□¨Jichai1570kw
	□¨Weichai1516kw
Uddybningspumpe	Warman teknologi
Afløbsrør indreDia.	550 mm
Hoved	57m
Maks. uddybningsdybde	16m
Vandstrøm	4500m3/h
Faststof og kapacitet	900m3/h
Afladningsafstand	2000m
Kutterhoved Dia.	1700 mm
Kutterkraft	170 kw
Udkast	1.7m
Forskydning	302T
Hydraulisk styresystem	PLC Siemens
Ståltovstrækkraft[Løftespil]*Antal	100KN*1
Ståltovstrækkraft[Traversingwinch) *Mængde	80KN*2
Operationsstue	Justerbar stol
	Bevægelig sidevindue,
	aircondition,
	PLC system,
	signallys og projektører
Totalvægt	210T
Samlet brændselsolieforbrug	229L/H

TD550 22inch

TD600 [24tommer6000m3/t]
Uddybningsfartøj LOA	43.0m
Skrogstørrelse (Lx BxH)	38.0x9.8x3.6m
Hovedponton (LxBxH)	18.2x3.8x3.6m
Side ponton (LxBxH)	29.0x3.0x3.6m
Struktur	kasse-struktur
Hovedmotormærke og kraft	□ Cummins 1864kw
	□¨Jichai 1820kw
	□¨Weichai 1760kw
Hjælpemotormærke og kraft	□¨Cummins 522kw
	□¨Jichai540kw
	□¨Weichai540kw
Havnegenerator	□¨Cummins 50kw
	□¨Jichai50kw
	□¨Weichai50kw
Samlet kraft	□Cummins 2436kw
	□¨Jichai2410kw
	□¨Weichai2350kw
Uddybningspumpe	Warman teknologi
Afløbsrør indreDia.	650 mm
Hoved	63m
Maks. uddybningsdybde	18m
Vandstrøm	6000m3/h
Faststof og kapacitet	1200m3/h
Afladningsafstand	2000m
Kutterhoved Dia.	2200 mm
Kutterkraft	350kw
Udkast	1.7m
Forskydning	750T
Hydraulisk styresystem	PLC Siemens
Ståltovstrækkraft[Løftespil]*Antal	180KN*1
Ståltovstrækkraft[Traversingwinch) *Mængde	120KN*2
Operationsstue	Justerbar stol
	Bevægelig sidevindue,
	aircondition,
	PLC system,
	signallys og projektører
Totalvægt	320T
Samlet brændselsolieforbrug	326L/H

TD600 24inch

Andre funktioner

□standarddesign, der giver mulighed for korte leveringstider og konkurrencedygtige priser

□ Reservedele til rådighed fra lager

□holdbar heavy-duty marinemotor i overensstemmelse med IMO Tier II

□effektivt brændstofforbrug

□ Ferskvandsmotorens kølesystem

□mudderpumpe drevet gennem integreret lejeblok, kobling og reduktionsgearkasse

□hvide jernsliddele til mudderpumpen

□kutterdrev accepterer midlertidig overbelastning, hvilket resulterer i høj maksimal skærekraft

□pålideligt hydrauliksystem

□Fuldstændig samlet og fuldt testet flydende før levering

□aftagelig og transportabel ad vej, jernbane eller sø

□ Klar til drift ved ankomst til stedet

□enmandsdrift

□ bred vifte af tjenester og hjælpeudstyr tilgængeligt (inklusive arbejdsbåde, boostere og rørledninger).

Valgfrit ekstraudstyr

□ Spud-vogn installation

□ankerbomme

□drejebøjning

□Kontraventil og vakuumaflastningsventil

□ Produktionsmåling, automatisering og positioneringssystem

□Operator Assist System til online overvågning

□Øget diameter på udledningsrørledningen

□øget uddybningsdybde

□ livscyklussupportpakker (inklusive træning, teknisk support osv.)

□valgfri pakker: komfort (inklusive aircondition);

□HSE (sundhed, sikkerhed og miljø); nautiske; og inventar plus.

Output beregnet for:

Jordtype Afgørende kornstørrelseSitu tæthed

Et fint sand100μm1.900kg/m3

Mellem sand235μm1.950kg/m3

Groft sand440μm2,000kg/m3

Groft sand og grus1,3mm2.100kg/m3

Grus7mm2.200kg/m3

Bemærk

Beregnede udgangskurver angiver kun pumpekapacitet, baseret på den maksimalt tilgængelige effekt på pumpeakslen og fritflydende materiale. I praksis kan egenskaberne variere fra fritflydende, let udgravet til komprimeret, svært at udgrave materiale. Når det bruges til at estimere faktiske output, skal arten af det materiale, der skal udgraves, og lokale arbejdsforhold tages i betragtning. Kontakt venligst TRODAT for uddybningsforhold uden for disse kurver.

	Reservedele	Vi leverer dele af opmudringsfartøjet, herunder hydrauliksystem, elektrisk og elektronisk system og marinevedligeholdelsessystem
	Værktøjer	Et komplet sæt værktøjer vil blive leveret sammen med opmudringsfartøjet til montering og til at udføre alle større eftersyn, inklusive specialistserviceværktøjer, der kan være nødvendige for industriel dieselmotor. Et samlet sæt anbefalede reservedele vil komme sammen med opmudringsfartøjet for at understøtte kundernes drift af opgraveren i et år uden problemer.

	1.Dredgeren er designet, bygget og kontrolleret efter standarderne fra China Classification Society (CCS).
	2. Arbejdstilstand, standard og karakterer
	2.1 Arbejdstilstand ——Maksimal temperatur 50 grader ——Minimumstemperaturen -10 grad ——Kabinens maksimale temperatur 55 grader ——Den maksimale temperatur af floden (havet) vand 35 grader ——Den relative luftfugtighed Mindre end eller lig med 80 procent
	2.2 Passende arbejdsområde Sejladsområde på niveau A i den indre flod samt lavere end A, til sanduddybning og desileringsaktivitet.
	2.3 Passende jordstruktur: Uddybning af jord og jernsand med niveau Ⅲ såvel som lavere end Ⅲ
	2.4 Standard og karakteranmodning Udformningen og fremstillingen af mudderen opfylder standarden for CCS, skroget, mekanisk udstyr og andet udstyr opfylder kravene i ZC. Uddybningsfartøjet opfylder følgende krav og standarder: ——《REGLER OG VEJLEDNING FOR KLASSIFIKATION AF STÅLSKIBE (2019); ——《INSPEKTIONSREGLER FOR SKIBE OG UDSTYR PÅ HAVET ekspres (2019); — kinesiske nationale standarder (GB); -- Kinas skibsbygningskvalitetsstandarder (CSQS); —— Kinas skibsbygningsindustristandard (CB).


	Garanti:	Sælgeren giver 12-måneders garanti for kvaliteten af dieselmotoren, mudderskrogene, motorerne, gearkassen, det hydrauliske system og andet hovedudstyr. Garantitiden starter fra opmudringsfartøjets arbejdstid. Producentens garanti dækker ikke utilsigtet, ondsindet beskadigelse, skødesløs eller uretmæssig betjening af opmudringsfartøjet af noget udstyr på opmudringsfartøjet. Slidte dele er ikke garanti. Sælger skal levere reservedelene til tiden til køber, når det er nødvendigt, og omkostningerne betales af køber.
	Test i testcenteret før forsendelse
	Uddyberen er komplet til test i testcenteret før ab fabrik, for at garantere god ydeevne og sikkerhed af vores kuttersugemaskine, testes den ligesom maskinen, der arbejder på kundens arbejdssted. Ydeevne og sikkerhed vil blive testet og registreret i testprocessen. Efter afprøvning afprøves mudderen ikke på arbejdsstedet og kan arbejde direkte efter montering på arbejdsstedet. Normalt kan køberen også overvåge testprocessen, før opmudringsfartøjet demonteres.

	A. Forberedelse af arbejde før testning
	(1). Inden 2 ugers afprøvning af uddybningsfartøjer, vil vi informere kunder til vores fabrik for afprøvning af uddybning; Hvis kunden ikke kan komme, vil videoer og billeder blive sendt til dem til reference. (2). Efter færdiggørelse af opmudringsanlægget i testcentret, renses opmudringsdækket og pontonerne; hvis nogen dele er i stykker eller maling er beskadiget, reparation og ommaling før test. (3). Fortøj opgraver på et sikkert sted før test. (4). Kontroller alle betingelser for maskininstallation og forbindelser før testning. Hvis nogen dele ikke er installeret rimeligt, eller nogen forbindelsesdele er løsnet, eller nogen dele mangler til installation, skal de repareres eller geninstalleres. (5). Gør alt olie og kølevand klar og kom i maskiner før test.
	B. Test af indhold
	(1). Kontroller el-tilslutningens funktionstilstand, når alle maskiner arbejder. (2). Brug af nødpumpen til at kontrollere driftsforholdene for det hydrauliske system og mekanisk uddybningsarbejde. (3). Efter at systemets funktion er kontrolleret, skal du kontrollere, at motorerne kører og effektkapaciteten. (4). Efter motortestningen er færdig, vil uddybningspumpen blive testet og roterer med forskellig hastighed med ferskvand. (5). Efter afprøvning af el-system, hydrauliksystem, motorer og uddybningspumpe, åbnes hovedhydraulikpumpen, og hydrauliksystemets belastningsydelse testes for at kontrollere driften af de forskellige hydrauliske maskiner og systemer.
	C. Efter test
	(1). Når testningen er afsluttet, udskrives alt udstyrs ydeevne og test registreret som rapport. Når al rapport er færdig, send til kunden som anmeldelse. (2). Efter test skal du gøre et godt stykke arbejde med opmudrings- og arbejdssikkerhed. (3). Efter afprøvning skal alt arbejde med demontering af opmudringsfartøjer forberedes og lade kunden vide, hvornår og hvornår leveringen skal ske.

	Uddybningsanlæg	Installation af Dredger A:Den samlede installation af uddybningsfartøj vil tage 10-20 dage B:2-3 dygtige ingeniører sendes til at vejlede installationen af opmudringsfartøjer og træne operatørerne. C: Vores ingeniør vil ankomme dit arbejdssted inden for 3 dage, når opmudringsfartøjet er blevet transporteret til arbejdspladsen. D: Køber skal arrangere 6-8 medarbejdere til at hjælpe vores ingeniører i installationsprocessen. E: Dredger skal testes til at køre 24 timer efter den komplette installation. Uddybningstest omfatter: Drift af sand-/mudderuddybningen, Drift af hydraulisk og elektrisk system, Kørsel af opmudringsanlæggets udstyr F: Køberen er ansvarlig for at give sælgers ingeniører og oversætter: indkvartering, mad, visum, rundrejser og en løn på 1 $00,00 USD pr. dag for hver person. G: Købers arbejdere vil følge sælgers ingeniørers korrekte arrangement. For at sikre en gnidningsløs installation af opmudringsfartøjet, garanterer køber, at sælgers ingeniører vender tilbage til Kina inden for 3 dage efter, at opmudringsfartøjet er blevet installeret og testet med succes.
	Eftersalgsservice	TRODAT® uddybningsservice Professionel tekniker kan stilles til rådighed for at servicere maskineriet i udlandet Eftersalgsserviceafdeling med 10 serviceteknikere er til rådighed i 24 timer. * Oversøisk eftersalgsservicekontor bygget år for år. * ægte uddybningsfartøj på fabrikken, kundebesøg fabrikken når som helst. * Hver opmudringsfartøj testet før ab fabrik. * Kunde inviteret til at se test. Video og billeder sendes til køber via e-mail.

2(001)

3(001)

Uddybningsmaskine TEKNISKE DETALJER

					Uddybningsponton Navn: opmudringsfartøjs ponton Ponton materiale: Skibsstålplade Struktur: Kan afmonteres og samles på arbejdsstedet Pontonantal: to sidepontoner og en hovedponton
Power System Navn: Dieselmotor Mærke: Word berømt （LOGO）				DIESELMOTOR
CUMMINS	WEICHAI	JICHAI	som krævet
Effekt :60-2000Kw Funktion: Forsyner opmudringsfartøjet med strøm

GEARKASSE

Marine gearkasse

Brand Kina berømt mærke lavet i HangZhou

Garanti: International garantiservice

Hastighed Ratlo:2.1 2.5.1

Kontrolvej.Skub-og-træk fleksibel aksel elektrisk, pneumatisk

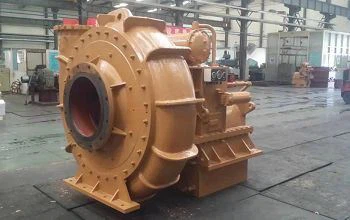

Sanduddybningspumpe

Flow 2500-6000m3

Sandeffekt 500-1200m3/h

Materiale: Høj chrom aly Super slidstærkt

Afgangsafstand: 100-2000m Pumpeforsegling: Pakningsforsegling

7(001)

HYDRAULISK SYSTERM			Hydrauliksystem Hydraulisk system med skærehoved Spud hydraulisk system Spil hydraulisk system Hydraulik pumpe Hydraulikolietank og rør

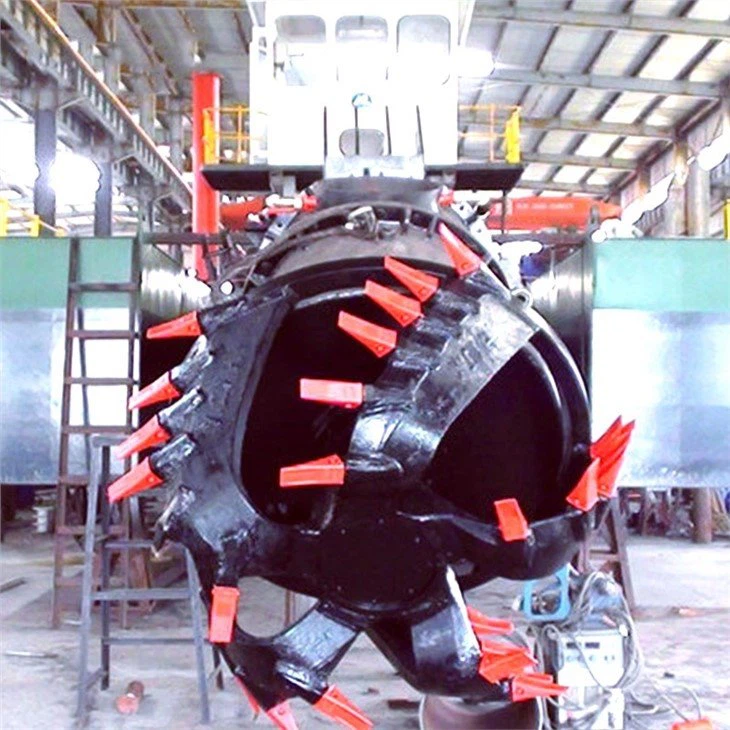

Kutterhoved Drivtype: Hydraulisk drev Tandtype: Udskiftning af aloy-tænder Cutere tandmateriale: K1040Cr slidstærk Materiale til skæreblad: 16Mn Antallet af skæretænder. Multi tænder	SKÆREDREV
		Hydraulisk spil Hydraulisk spil Drivtype: hydraulisk drev Hydraulisk brospil Hydraulisk sidespil Med ståltov og fiksanker
Hydraulikoliecylinderen Vognen skubber oliecylinderen Positionering af pælehejsecylinder				Hydraulisk ventilblok

Operationsrum og styresystem			Styringssystem arbejdskabine med styresystem Styrebord Integreret styring Delixi elektrisk tilbehør Arbejdsstol: 1 sæt
Operationsstue	kontrolsystem			overvågningssystem
Stålrør		Polyethylen flyder Udledningssystem HDPE-rør med fødder Tilslutning gummislange Afløbsafstand tilpasset Suge gummirør
HDPE rør FOTO Ⅴ12		Stål flyder			Gummi rør

Hovedapplikation

1) Mineralminedrift (såsom guldminedrift, jernminedrift, tinminedrift osv.)

2) Udgrav sand og sten under vand som byggematerialer

3) Den tekniske landindvinding/strandgenopretning

4) Havn, sø, flod, havn, kanal og dæmning

5) Ny vandvej, havnebassin og kanaliserings nye kanal blev gravet, og landbrugsvandbeskyttelseskanaler blev bygget

6) Bruges til rendegravning af undersøiske rørledninger, tunneler og andre hydrauliske strukturer

Cutter Suction Dredgers, kendetegnet ved stærk geografisk tilpasningsevne, enkel struktur, nem vedligeholdelse, pålidelig ydeevne, lang levetid, lave omkostninger og stor arbejdsbyrde (500 til 1.200 kubikmeter pr. dag) er ideelle valg til sandfelter og flodsandsminedrift. Det kan også bruges til saltminedrift i saltsøer, offshore- og floduddybning, hård flodlejedrift, forbedring og udvikling af vandveje. Gravet sand efter sigtning og adskillelse er rent og indeslutningsfrit, hvilket er et ideelt valg til byggebranchen.

Kuttersugemaskiner kan installeres med malmbehandlingsudstyr til at udvinde guld, jernmalm og andre mineraler, med en høj grad af automatisering, høj udvindingsnøjagtighed og stor forarbejdningskapacitet. Det er førende i branchen både herhjemme og i udlandet.

TRODAT ® TD400-600 er pålidelig, brændstofeffektiv og har lave vedligeholdelsesomkostninger. Denne robuste og yderst produktive opgraver er udstyret med den nyeste teknologi, inklusive følgende nøgle.

funktioner:

*lav pris pr. kubikmeter

*en exceptionel pumpekraft

*førsteklasses ergonomi og diagnostik

*Cutter Specialpumpe, der kombinerer høj effektivitet og en stor kuglepassage *for at give et højt tilgængelighedsniveau

*lav vedligeholdelse og effektiv kraftfordeling med en enkelt dieselmotor

*miljøvenlige løsninger, såsom LED-belysning

*forbedrede sikkerhedsfunktioner.

Pålidelig og effektiv

TRODAT® er kendt for sin robuste konstruktion, pålidelige drift og fremragende ydeevne. Til dato har TRODAT® leveret mere end 30 af disse standardkuttersugemaskiner på verdensplan.

Transporterbar og kan leveres fra lager

TRODAT® DREDGERS kan demonteres til transport via vej, jernbane eller sø. Et bredt udvalg af ekstraudstyr er tilgængeligt samt supplerende hjælpeudstyr, såsom arbejdsbåde og udledningsrørledninger. Disse skibe leveres for det meste fra lager.

Service og support

TRODAT® kan levere en komplet pakke af reservedele, vedligeholdelsesstøtte, udstyrstræningsprogrammer, uddybningsrådgivning og opmudringsoperatører til praktisk instruktion og idriftsættelse.

FAQ

1. Er du fabrikken?

Ja, etableret i 2002, over 15 års fabrik

2. Hvor stor er du?

I alt 4 værksteder, 12,000㎡, kontor 2000㎡, 65 medarbejdere

3. Hvilket udstyr bygger du?

Specialiseret i alluvial / placer guld / diamant minedrift udstyr

4. Hvad er kapaciteten af guld-/diamantmineudstyret

fra 5TPH til 450TPH

5. Hvilket mærke motor/dieselgenerator bruger du?

Cummins, Weichai, Yuchai, Zichai, Hechai, Jichai osv., eller efter behov

Populære tags: 16丨18丨20丨24 tommer kuttersugemaskine, Kina, leverandører, producenter, fabrik, pris, til salg
